随着配电网电缆化进程的发展，当容量不大的独立负荷分布较集中时，可使用电缆分支箱进行电缆多分支的连接，因为分支箱不能直接对每路进行操作，仅作为电缆分支使用，电缆分支箱的主要作用是将电缆分接或转接。

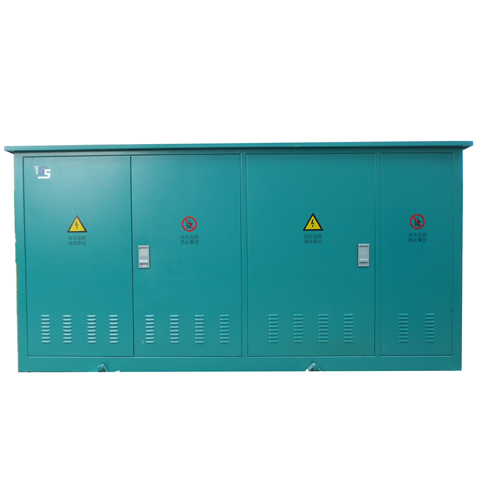

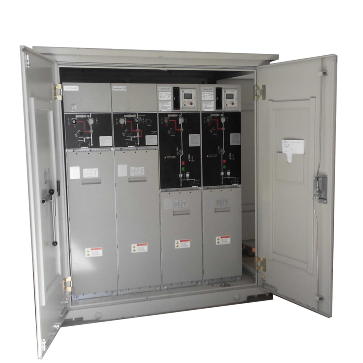

GLX24-DF电缆分支箱是带GLX24型SF6负荷开关的电缆分支箱，广泛适用于12kV、50Hz、额定电流630A及以下的电缆网系统中环网联接配电网。由于该产品可实现带负荷分断的功能，在户外起到代替开关站的重要作用，有便于维护试验和检修分支线路，减少停电经济损失的特点，特别是在线路走廊和建配电房较困难的情况下，更显现其优越性。|
序号 |
名 称 |
单 位 |
数 据 |
||
|
1 |
额定电压 |
kV |
12 |
||
|
2 |
额定电流 |
A |
630 |
||
|
3 |
额定频率 |
Hz |
50 |
||
|
4 |
额定绝缘水平 相间、相对地/断口 |
1min工频耐受电压 |
kV |
42/48 |
|
|
雷电冲击耐受电压 |
75/85 |
||||
|
5 |
额定短时耐受电流 |
kA |
20 |
||
|
6 |
额定短路持续时间 |
s |
4 |
||
|
7 |
额定峰值耐受电流 |
kA |
50 |
||
|
8 |
额定短路关合电流(峰值) |
kA |
50 |
||
|
9 |
额定有功负载开断电流 |
A |
630 |
||
|
10 |
额定闭环开断电流 |
A |
630 |
||
|
11 |
额定电缆充电开断电流 |
A |
16 |
||
|
12 |
电寿命 |
次 |
E3 |
||
|
13 |
机械寿命 |
次 |
5000 |
||
|
14 |
辅助回路和控制回路1min工频耐压 |
V |
2000 |
||
|
15 |
防护等级 |
气箱 |
IP67 |
||
|
电缆分支箱 |
IP33 |
||||
1、体积小、结构紧凑
2、高品质的绝缘件，环氧树脂制件局部放电量＜5pC
3、SF6年泄漏率＜0.02％
4、进出线形式多样，满足各种出线要求
5、高压带电部位全绝缘、全密封，防尘、抗洪、耐腐蚀、适合恶劣环境
6、SF6气箱通过浸水试验
